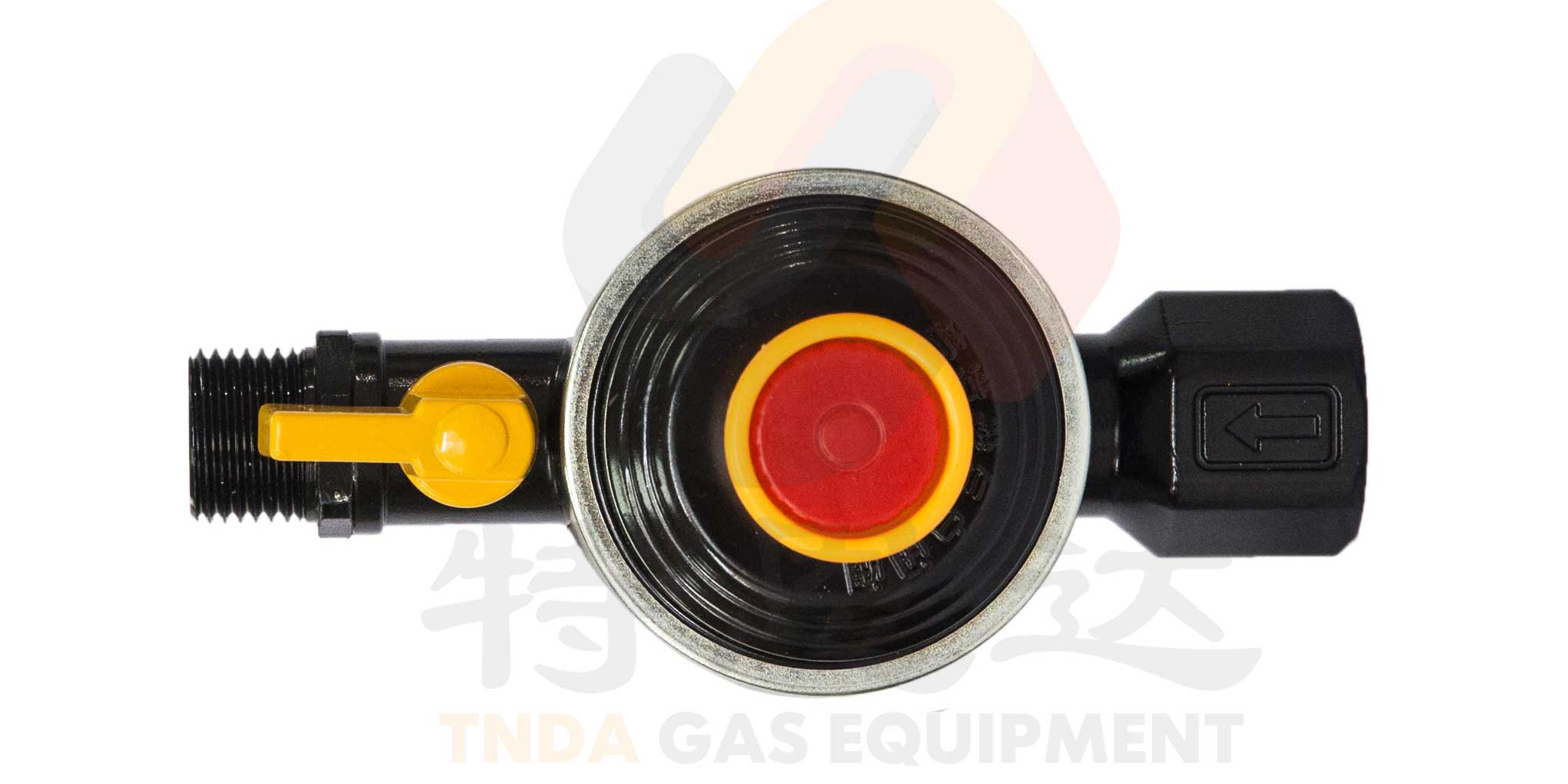

管道燃氣自閉閥使用說明書

一、 概述：

  本公司生產的管道燃氣自閉閥，是燃氣管道的安全緊急切斷裝置。在用氣過程中如遇爆管、檢修、停氣、復供氣、意外斷氣、氣壓過低、氣壓過高，調壓箱故障導致的壓力升高等均可自動關閉輸氣管道，本產品具有密封性能好、無功耗、靈敏度高、動作可靠、體積小、使用方便等優 點。開閥須經人工干預，手動開啟，滿足安全管理規范，符合事故處理特點。

 外型尺寸及型號編制：

二、 主要技術參數：

1. 適用氣體：天然氣；石油液化氣；人工煤氣等無腐蝕性氣體

2. 關閥方式：自動

3. 開閥方式：手動開啟

4. 安裝位置：燃氣燃燒器具（煤氣灶）前

5. 連接方式：進口為G1/2〞螺紋，出口為9.5軟管接頭或1/2螺紋

6. 切斷時間：<3S

7. 通徑：DN15

8. 額定流量：0.6m³/h，0.9m³/h具體見銘牌

9. 額定進口壓力：2.0KPa

10. 最大進口壓力：不能超過40KPa

11. 欠壓自動關閉壓力：0.8±0.2KPa

12. 超壓自動關閉壓力：8±2 KPa

13. 過流量自動關閉：0.9m³/h，1.2 m³/h具體見銘牌

14. 軟管脫落保護：膠管2米內脫開，2S內自動關閉

15. 超壓啟動：閥門關閉后進口壓力≧6KPa不得自行啟動

16. 工作環境溫度：-10°C-40°C

17. 執行標準：CJ/T 447-2014

18. 閥體材質：鋁合金

19. 密封材質：丁晴橡膠。

三、 原理：

   該自閉閥通過永磁鐵吸附磁性元件帶動小膜片以實現密封目的，當閥門手動拉啟后膜片在氣壓作用下帶動磁鐵上移配合傳動部件使小膜片打開閥門，從而達到平衡狀態，當進氣壓力超過設定值后膜片帶動磁性元件脫離磁鐵，磁鐵恢復最初狀態，閥門實現關閉目的。

四、 操作說明：

   1、正常氣壓下的開啟方式：

     將灶具或者自閉閥后端球閥關閉，手動拉起手柄保持3-5秒，松開后閥門自動保持開啟狀態。

   2、超壓應急處理方案：

     當閥門紅色手柄脫開黃色拉手后，此時閥門處于超壓狀態，應立即關閉后端球閥聯系燃氣公司處理故障，排除故障后打開球閥讓閥門恢復關閉位置，再按第1條中操作進行開閥。

  3、欠壓處理方案：

     當自閉閥自動處于關閉位置時，請檢測閥門與灶具間軟管是否脫落或爆裂，如無此現象檢查進氣壓力是否低于正常工作壓力，待排除故障正常通氣后方可開啟閥門。

  4、人為異常關閥：

     如閥門在工作過程中出現認為敲打或推拉把手導致閥門關閉，請檢查燃氣管路和閥門是否損壞，排除隱患后可自行開啟閥門。

   五、安裝要求：

   1、 閥門安裝單位應具備相應資質。

  2、 閥門應安裝在煤氣表后，灶具前。

  3、 應按閥體標明的氣流方向安裝，允許水平和垂直安裝。

  4、管道吹掃時，建議將自閉閥隔離，以免管內雜物損壞閥門密封材料。

  5、在進行試壓檢測密封性能前，應先使自閉閥處于開閥狀態，試壓壓力不能大于閥門的最大進口壓力。

  6、何因保管不善、違章施工造成閥門損壞、部件丟失，不屬于本公司免費保修范圍。

  六、管道燃氣自閉閥安裝指導

 七、 閥門維護：

 建議用戶定期對閥門進行開、關檢查，如發現故障，應及時通知專業人員或廠家檢修，嚴禁用戶私自拆卸或隨意敲打閥門以免造成燃氣泄漏。

 八、 質量保證

   成都特恩達燃氣設備有限公司（以下簡稱特恩達）產品在出廠前，經過嚴格檢驗，并符合相關國家標準或行業標準。

   成都特恩達燃氣設備有限公司承諾：凡購買特恩達產品的用戶，自購買該產品之日起一年內如出現質量問題，特恩達免費更換。因以下情況損壞或出現損缺的產品，不享受此免費更換服務：

  1.疏忽、事故、災害、安裝、使用不當；

  2.產品未經授權擅自拆卸改裝；

  3.因運輸過程造成的損壞；（與貨運方協商解決）

  4.產品投入流通時的科學技術水平尚不能發現的材料或是設計、制造上的瑕疵．

 十、 責任限定

 1、 用戶應承認產品本身已決定了購買它的目的和適合度，特恩達不負有承擔所提供建議產生后果的責任。

 2、 對于未嚴格按照本產品說明書的要求對產品進行使用和維護所帶來的損失，特恩達不承擔責任。

 3、 擅自更改或更換內部零件而引起的任何問題，特恩達不承擔責任。

  本產品說明書由特恩達出版，由于印刷錯誤或產品的不斷更新，導致本說明書的內容與實際產品可能有不符之處，這些更改恕不另行通知，敬請見諒．最新版本查閱請致電本公司。

   電話：028-84828756.傳真：028-84828756.                成都特恩達燃氣設備有限公司保留最終解釋權。
